3Dモデル作成経験のない人間が触った所でほとんどよく解らないキャラスタジオ機能について、
解らないなりに記事を作っておけば、詳しい人が加筆してくれるだろうという期待を込めたページ。

「習うより慣れろ」マネから始めよう Edit

スタジオとはどんなものかを理解するにはまず公式のシーンろだから適当なデータをDLして、あらかじめあるデータで体験するのが手っ取り早いし理解が進みます。
最初は先人が作ったシーンデータのキャラを片っ端から自分のお気に入りの子たちに「差し替え」て眺めるだけでも良いのです。

  • シーンデータの読み込み
  1. 公式シーンろだへ行き、興味があるシーンを何点かDLします
  2. 落としてきた「.png」ファイルをインストール先のKoikatuフォルダ→UserData→Studio→sceneフォルダの中に入れておきます
  3. スタジオを起動して左上メニューのsystem→ロード→シーンデータのサムネをクリックしてLOADすると落としてきたシーンデータが読みこまれ再現されます(PCスペックとシーンのファイルサイズによっては読み込みにかなり時間がかかります。長いと分単位ということも)
  4. 公式ろだのシーンでは作者によってカメラアングルがセーブされていることが多いです。画面上方の「1」から「10」までを順にクリックすると色んな角度から見られるでしょう
  • キャラを差し替えてみよう
  1. シーンを読み込んだら右上メニューの「work」を押して「ワークスペース」を表示させます
  2. 次はワークスペース内の「入れ替えを行いたいキャラ」を選択します。とはいえキャラが複数いる場合、シーン上の誰がワークスペース上のどれなのか直接は解りません。人名らしきものがあれば左のチェックを外してみて、消えたキャラがどれか、という方法で確認をしましょう。
  3. ワークスペース内の差し替えしたいキャラ名をクリックして緑色表示にした状態で、左上メニューのadd→女(男)キャラ→リストからキャラ名を選んで→「キャラ変更」を押すと選んだキャラと入れ替わります。脱がしたり着せたり、いろいろしてみましょう
  • なぜか入れ替えが行えないことがある
    スタジオの仕様かバグか不明な挙動として、「IKまたはFKを調整した直後」は入れ替えが行えません。厳密には、IKやFKでキャラクターの各ボーン(部位)を動かし、まだ画面上に各ボーンの円が表示されている状態では、キャラ入れ替えを試みても効果音が鳴るだけで実行はされません。
    こういう場合は、ワークスペースで一度同じキャラクターを再選択してみましょう。操作軸がそのキャラクターの中心1点のみの表示に変わっていれば、キャラ入れ替え可能な状態になっています。
    もしかするとIKやFKの調整を行っている最中は、キャラ選択状態とはまた別の(ボーン調整状態といえるような)状態になっているのかもしれません。
  • えっと、拾ってきたシーンデータ読み込んだらナイスなキャラがいて欲しいんだけど?
  • シーンデータからキャラを抜き出すツールがいくつかあります。 機能はどれも同じなので気に入ったものを使えば良いと思います
    KK_CharacterExport v1.0(スタジオキャラ抽出ツール)
    配布先:https://www.patreon.com/file?h=32434052&i=4859659
    (先にMODページに有る「BepInExを導入したい」を読んで基本MODであるBepInExの導入が必要です。)
    BepInExが無事適用ができたらファイルを解凍し、解凍した「BepInEx」(フォルダ)をインスコ先のKoikatuフォルダ内へ上書きします。
    スタジオシーンを読み込んでCtrl + Eを押すとcharaフォルダ内にexportフォルダが作られそこにキャラカードが出力されます。
    そのままではキャラ画像のない白いpngファイルなのでゲームのfemaleやmaleフォルダに移動させキャラメイク画面を起動、読込してキャラ画像を保存し直します。
  • 3D(エロ)ゲームうぷろだ
    ILLUSIONうぷろだ→upillu3296.zip.[KK]キャラ抽出
    解凍したKoikatuCharaReader.exeを管理がしやすいようインスコ先のKoikatuフォルダ内などに入れます。(任意)
    KoikatuCharaReader.exeをダブルクリックするとキャラクターデータ抽出のダイヤログが出るので
    ファイル選択でsceneフォルダ内の抽出したいpngファイルを選択して抽出開始をするとKoikatuCharaReader.exeがあるフォルダ内に「OUT」というフォルダか作られ、その中のfemaleフォルダに女、maleフォルダに男のキャラカードが作成されます。
    そのままではキャラ画像のない白いpngファイルなのでゲームのfemaleやmaleフォルダに移動させキャラメイク画面を起動、読込してキャラ画像を保存し直します。
  • こちらもどうぞ(使い方は同じですが詳しくは同包のreadme.txt必読)
    3D(エロ)ゲームうぷろだ
    Illuson関連うぷろだ→upillusion0335.zip[KK]キャラ抽出改変 複数シーンデータから連続抽出ver1.2.1
    シーンデータのドラッグアンドドロップに対応していて、白いpngに記入される情報も少し追加されている。
    ただしファイルサイズの大きすぎるシーンデータはエラーとなる可能性がある。

そうやって、シーンを読み込んで鑑賞したり、「キャラ差し替え」を何回か繰り返すことによって「このキャラは少し表情変えたほうがいいな」とか「視線を変えるにはどうしたら」とか「手や腰の位置がちょっと」とか「なんとなく思う」ようになればしめたもの。

そこからがスタートラインです。「キャラ操作の方法」から始めてみましょう。

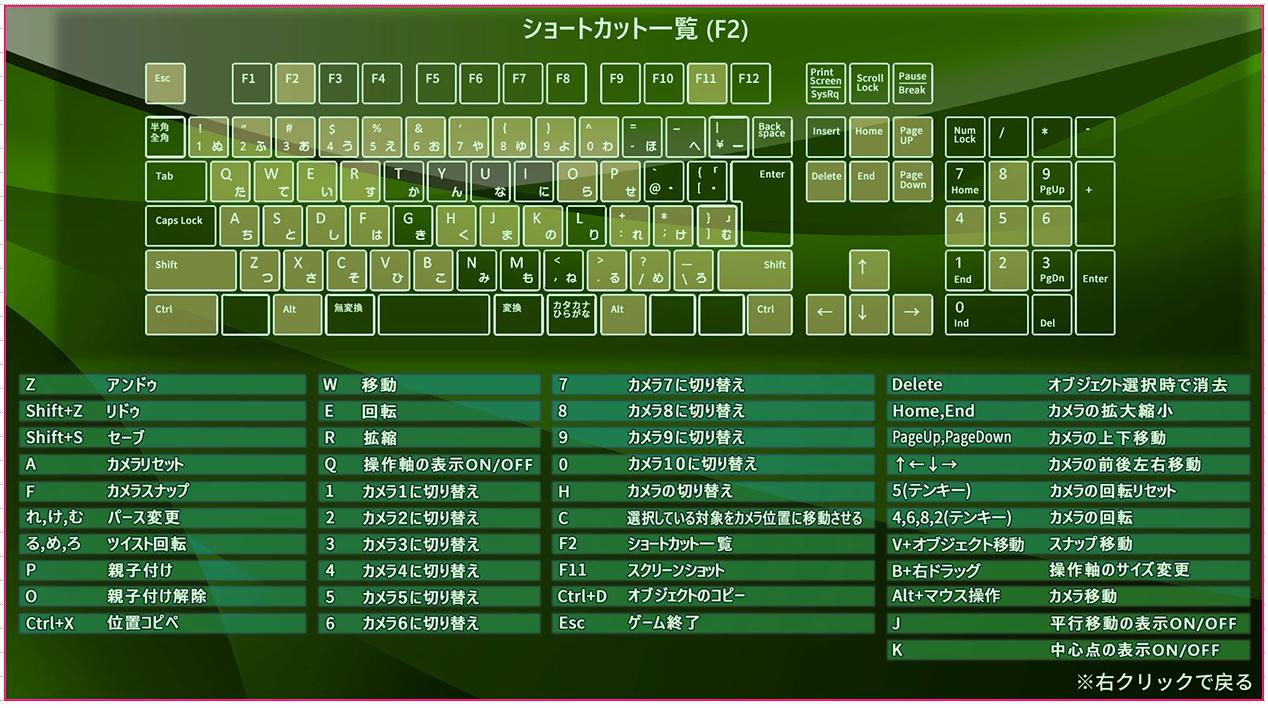

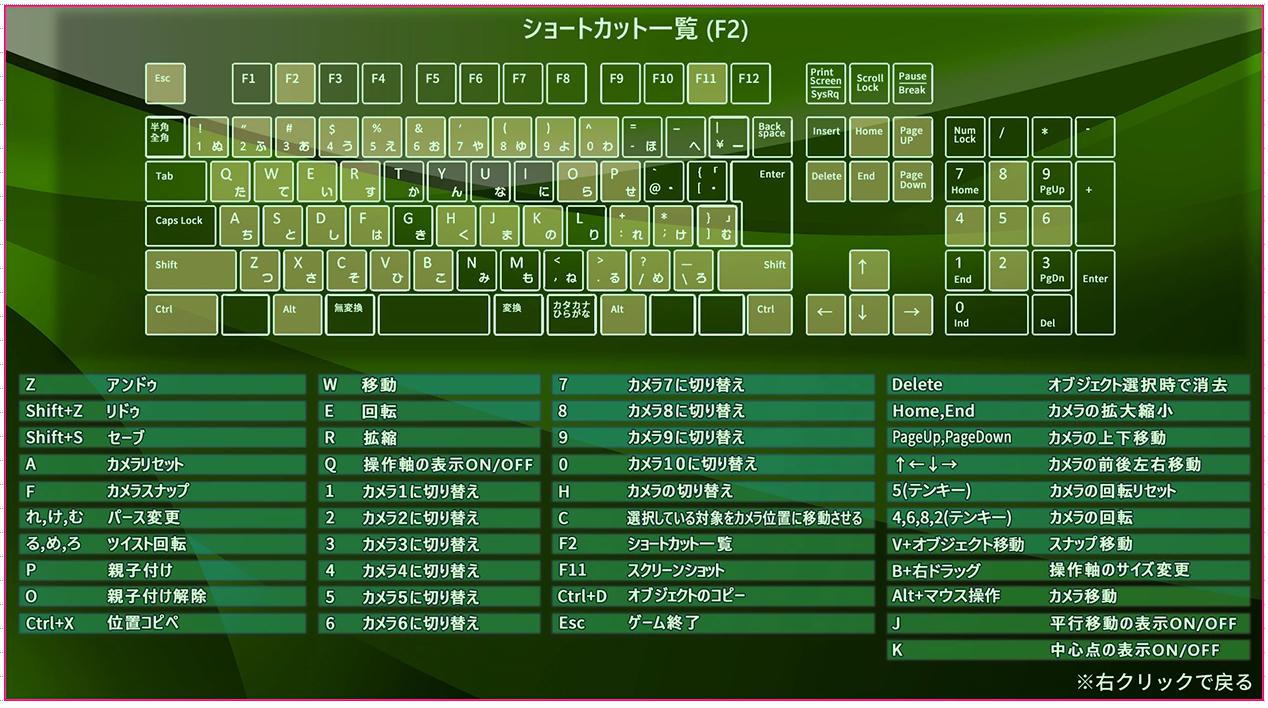

最初にやる事 Edit


キャラスタジオを立ち上げた初期状態では、「影」の値が0となっている。
個人差はあると思うが、このままでは立体感が掴めず大変編集しにくい。

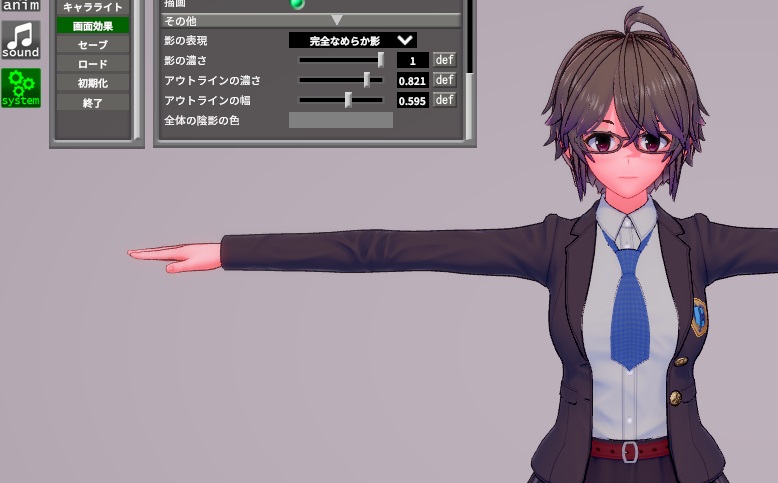

そのため、取り急ぎ「system」>「画面効果」の影の濃さを上げることをおすすめする。


また、ある程度操作に慣れてからでも良いが、System>オプション>表示タイプを「選択表示」に設定しておくと良い。
デフォルトの「全表示」だと、「操作軸」をONにした時にすべての物体に●が表示されるため、複数の物体が密集していると判りにくい。
「選択表示」にしておけば、ワークスペースで選択したものだけ●が表示されるようになるため判別が楽である(逆に逐一ワークスペースで選択しないといけないのが煩雑であれば戻そう)。

FKとIKの違い Edit

キャラクターやオブジェクトなど、スタジオ上のあらゆる生物・物体は「FK」もしくは「IK」を用いて動かす。ここがもはやキャラスタジオの難関。
まず「FKとIKなにが違うの?」というところから始まるが、素人目でもぱっとわかるのが、


FKは関節を回転させて、


IKは関節を移動させるのだ、ということ。

しかし、これこそがFKとIKの違いだ、と思ってはいけない。この2つにはもうひとつ重要な差がある。

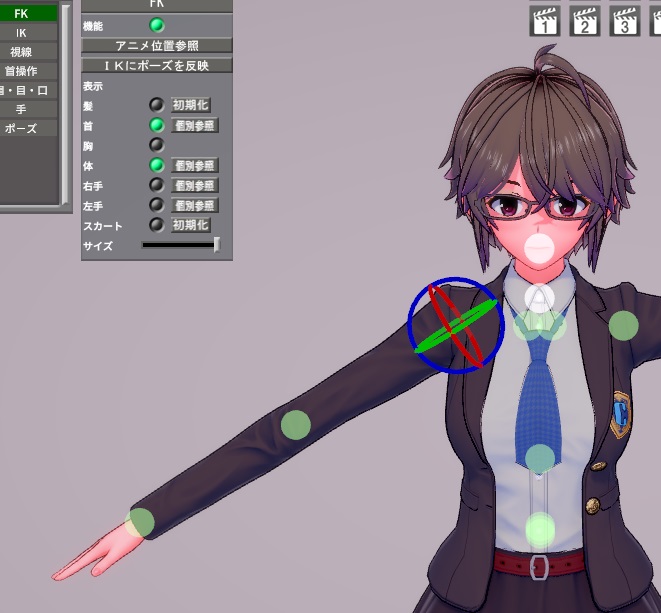

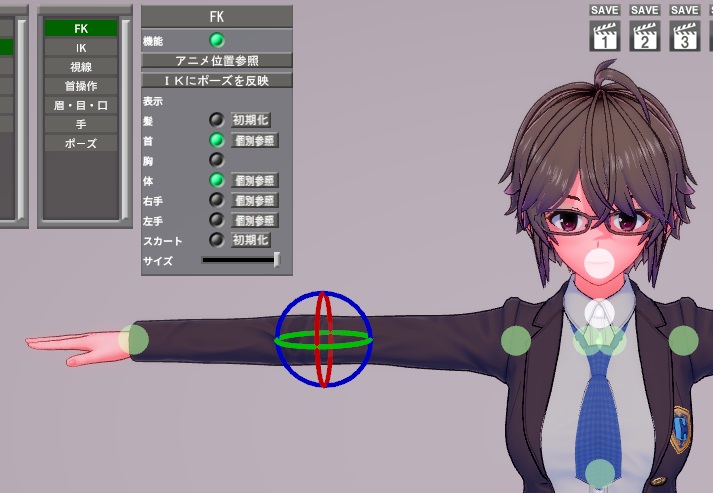

FKで肩を回転させると、それに同期して手首の位置も変化する。
肩を基準に腕がまるごと回転するので、円で言えば肩が中心、手首が円周となる。
反対に、手首を回転させても肩には影響がない。

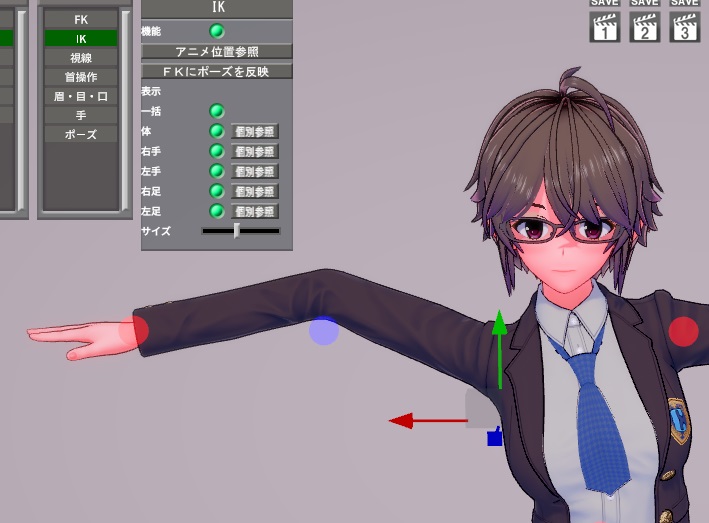

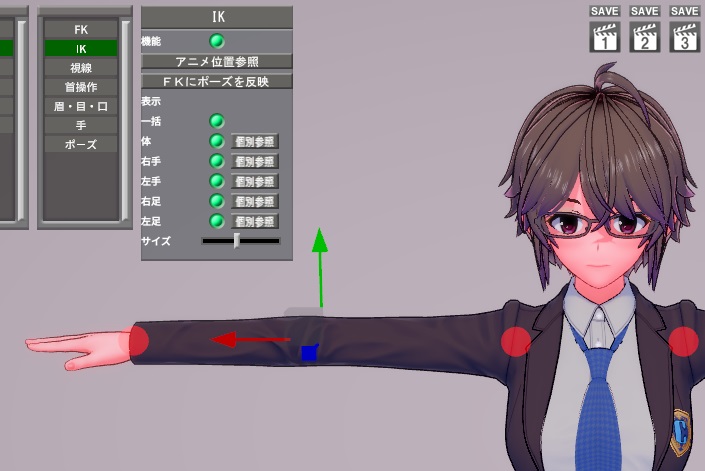

一方IKはというと、肩を移動させても手首の位置はほぼ変化しない。
そして、手首を移動させた場合には、反対に肩回りもつられて動くことになる。

つまり、FKには「肩>手首」、IKには「手首>肩」という立場関係がある。

それもそのはず。
そもそもFKとは「フォワード(前)キネマティクス」の略で、体の中心から見て手前側のほうが制御権を持っており、
IKは「インバース(逆)キネマティクス」の略で、その逆が制御権を持っているのだ。

さて、この違いがキャラスタジオにどう運用できるのかというと。


例えば、人生には美少女を磔にしたい時がある。

腕を広げて吊り上げ、脚も開かせるためにはFKでの制御は楽なのだが、もっと「それっぽく」するためには、多少体をよじらせるべきだろう。

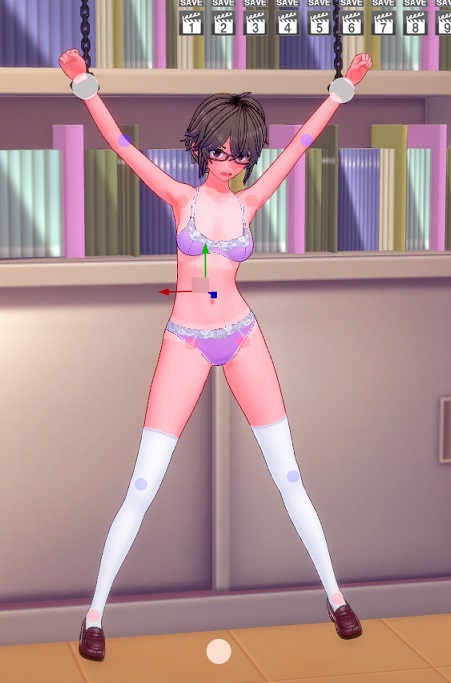

そこでFKで腹部周りのポイントに角度をつけると、

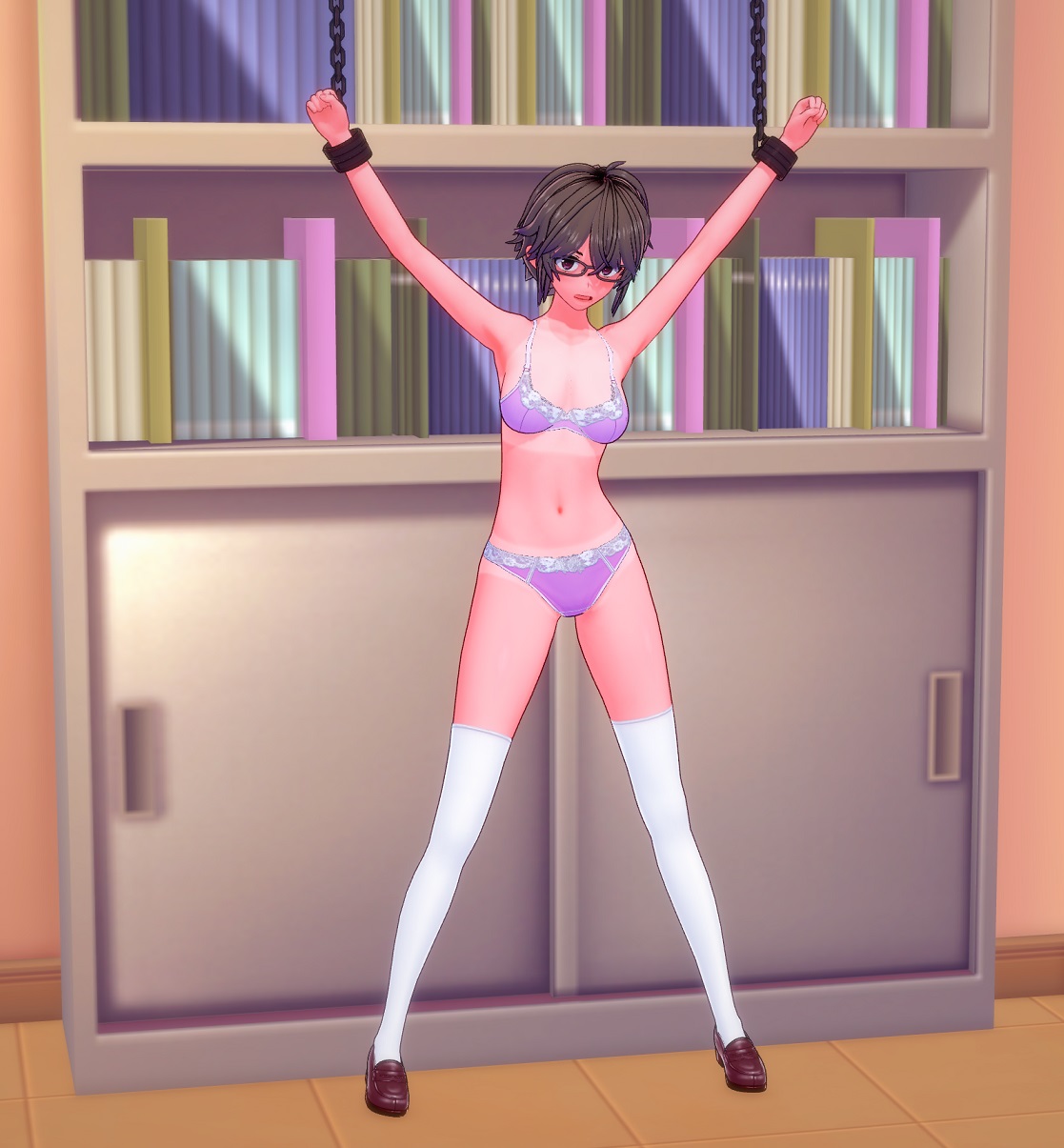

こうしたことになってしまう。
先述の通り、FKは体の中心の方が立場が強いので、手首や足首の位置まで大きくずれてしまうのだ。

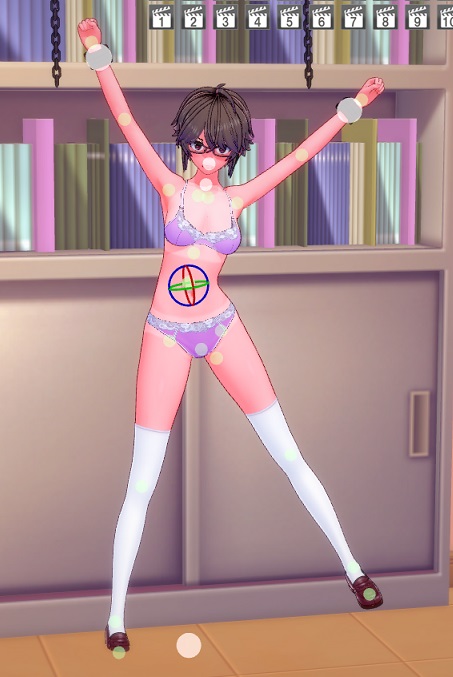

こういう時は、FK項目で「IKにポーズを反映」させて、IKでいじったほうがやりやすい。

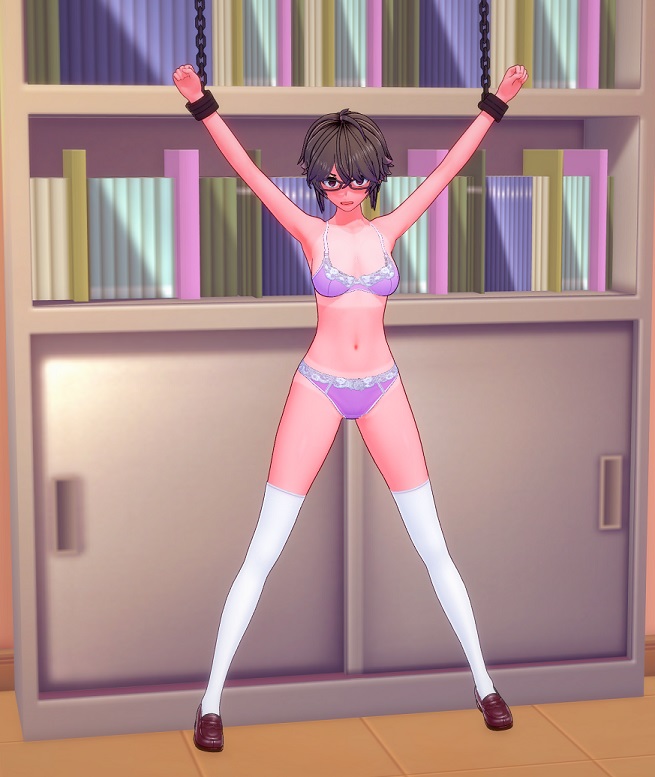

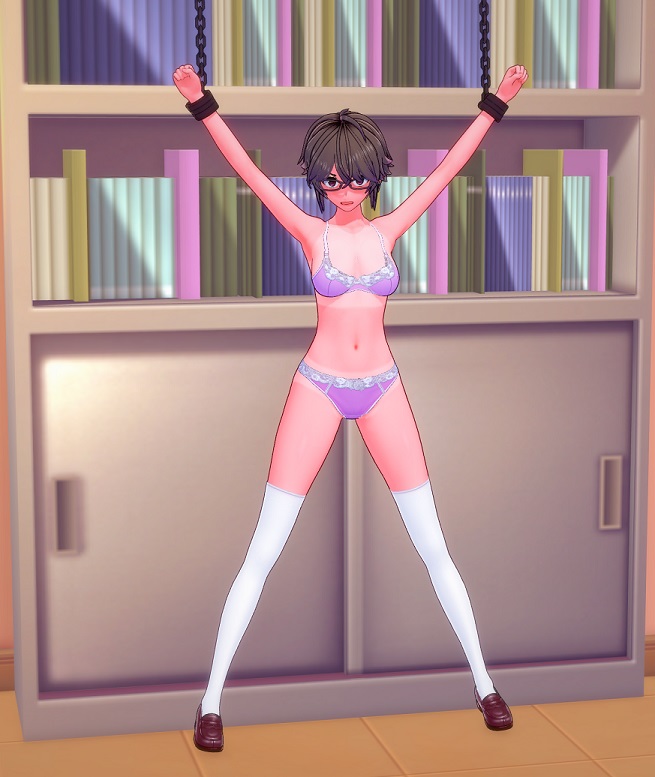

この通り、腹部を横方向に動かしても手首足首の位置はほぼ変わっていない。
全くずれないわけではないが、それでも少々の微調整でなんとかなるレベルである。


ちなみに上記まではFKとIKの根本的な仕組み面をフォーカスした説明だが、他にも「FK→首・髪・スカートを操作軸で角度付けできるが、キネマ>首操作ができない」「IK→首はキネマ>首操作でしか角度付けできず、髪・スカートの角度付けはできない」という差異がある。

基本形の「通常」と「キャラ」の違い Edit

通常:半透明にできる。柄は半透明にはできない。輪郭線(ライン)が付かない。
キャラ:柄を半透明にできる。輪郭線(ライン)を付けられる。その物体自体を半透明にはできない。

親子付けもろもろ Edit

子の座標値(及び拡縮値との関係) Edit

Parentボタンによってモノ(アイテム・キャラ限らず)同士を親子付けした際、子の座標は、現在の親の座標を基準にした値となる。
キューブAが座標「X:0 Y:0 Z:0」(ゼロポイント)に、キューブBが座標「X:0.5 Y:0 Z:0」に置かれた状態でAをBの子にすると、Aの座標は、親であるBを「X:0」として、相対的な座標である「X:-0.5 Y:0 Z:0」になる。

なので、キャラクターを置いた後で左手首に腕時計を付けたくなったという時は、

  1. 腕時計を選んだ時点では、初期値であるゼロポイント、または注視点に出現する(コンフィグ設定による)
  2. キャラクターの右手首に親子付けする(この時腕時計はゼロポイントor注視点にあるままだが、その座標は上記例同様、左手首から見た相対的な座標になる)
  3. 腕時計の座標を全てゼロにする

の3ステップを踏むことでちょうど左手首に付くことになる。

但し、この相対的な座標の計算には、なぜか親の拡縮が加味される。
例えば、上記キューブの例でBの拡縮が「X:5」(横方向に5倍長い)だった状態でAを子にすると、子になったAは横棒と化したBを「1:1:1」のキューブとして座標を測ってしまい、本当は-0.5離れているはずのAの座標は「X:-0.1 Y:0 Z:0」になる。
そのため、拡大しているモノの子は、座標0.001あたりの移動距離が親のサイズに比例して長くなるため、座標の調整が粗くなってしまう。

子の回転率(及び拡縮値との関係) Edit

Parentボタンによってモノ同士が親子付けされている時、親を回転させると、子も親を中心に一緒に回るようになる。
例えば、スフィア(球)とシリンダー(円柱)でチュッパチャップスを作ったとして、スフィアが親であれば、スフィア回転時に飴部分を中心にスティックを振り回すように回転するし、シリンダーが親であればスティックの中間点を軸に飴全体を回すような恰好になる。

そしてなぜかこれも拡縮の影響を多大に受ける。というかバグる
ざっくり言えば、親がなんらかの方向に拡縮されている時に「親または子の回転値のうち、親が拡縮している軸と異なる軸をいじると」子が歪む。
例:親の拡縮Xが2の時、親か子限らず、回転YかZをいじると歪む。

対処方法としては「親の拡縮は1:1:1のまま変更しない運用にする」「親をフォルダにする(フォルダは拡縮をかけられないため)」などがあるが、どうしても拡縮をかけた親に直接子を付けたいときは、「間に拡縮1:1:1のモノを入れて、本来の子を孫付けする」という方法がある。
例えば、全ての軸を拡大したキューブ>1:1:1のまま変えていないキューブ>回転させたいキューブ、と三世代にすれば、回転時にゆがみは全く発生しないで済む。
もし中の親が見た目上邪魔であれば、アルファを0にして透明化するか、地中深くにでも埋めておけばよい。

ちなみにフォルダではなくモノに親子付けするメリットとして、「親を拡縮させた時に、子は拡縮を保ったまま位置調整される」ということがある。
例えばイチから教室を作っていて机も並べ終わった後に、教室自体の大きさを少し縮めたくなったとする。
この時、もし全ての机を何らかのモノに子付けしていれば、親であるそのモノを縮めれば、机同士の間が適宜詰められる。フォルダだと拡縮ができないため、こういった操作を行うことはできない。

「被写界深度」を使って特定箇所だけピントを合わせたい Edit

画面効果の「被写界深度」を操作することで、任意の位置にだけピントを合わせることができる。
これによって背景をボカしてキャラを際立たせたり、逆に画面奥で怯えている女の子だけピントを合わせて手前の暴漢をボカすということもできる。

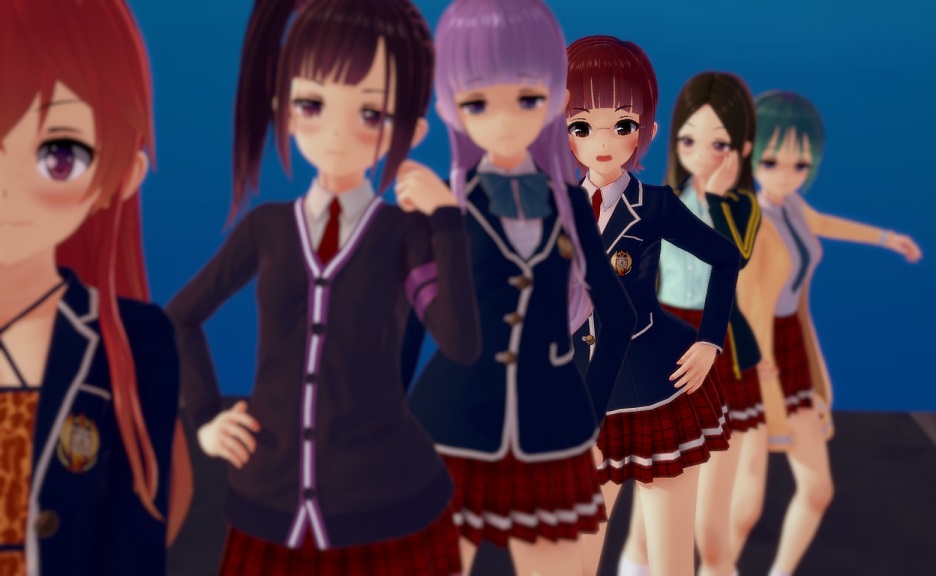

勿論、以下のように中間のキャラ以外はボカすといったことも可能。


※以下の解説はカメラに慣れた人が読んだら怒りそうな気はしますが、キャラスタの仕様上、ご容赦ください。

まずそもそも「被写界深度」とは、「ピントを合わせる範囲」のこと。ぼかしの強弱のことではない。
カメラには「焦点距離」というピントを合わせる基準の距離があり、被写界深度が浅いとその距離にしかピントが合わず、被写界深度が深い程、その距離を基準に前後にもピントが合うようになる。
(別の表現をするなら、被写界深度が浅いと画面が全体的にボケるし、深いとボケる範囲が少なくなる)

つまり、ある特定の距離にしかピントを合わせたくないという時は、「その距離を焦点距離にし」「被写界深度をいい感じの所まで浅くする」操作が必要になる。

・焦点距離の設定
キャラスタにおいて焦点距離とは、「注視点」のことである。カメラを動かした際に中央に現れる、+マークのアレである。
1.キャラスタ左下のoptionスペースから「注視点」を有効にしておこう。
2.次に、「左クリック+下ドラッグ」で上空から見下ろしたカメラにしよう。
3.それから、ホイール+ドラッグで注視点と焦点距離にしたい距離とが合うように動かす。
4.これで焦点距離を決められたので、「左クリック+上ドラッグ」で視点を水平に戻す。
5.「右クリック+ドラッグ」によるズーム調整や「左クリック+ドラッグ」による位置調整で好きな構図にする。

たまに「コイカツは画面奥しかボカすことができない」という人がいるが、恐らく上記の操作をやっていないor上手くいっていない可能性がある。

・被写界深度の調整
被写界深度の項目では「焦点幅」と「絞り」の2つを調節することができる。
しかし、この2点はぶっちゃけ同じようなものだと思ってよく、「焦点幅」が低いほど、「絞り」が高いほど、被写界深度は浅くなる。
「焦点幅」のほうが0~2で「絞り」が0~1なので、「絞り」でざっくりと設定し、「焦点幅」を微調整に使うのでもいいかもしれない。

乱暴な表現ではあるが、「焦点幅:2」「絞り:0」が「画面全体どこでもピントが合う」状態で、「焦点幅:0」「絞り:1」が「どこにもピントが合わない状態」と考えておけば、不自由はないだろう。

困ったことがあったら… Edit

  • FKやIKを有効にするとポーズが初期状態にリセットされる
    「アニメ位置を参照」を押していないため。
    どうやらアニメーションを選択した時点では「FK・IKの編集ポイント」は直前の位置に置き去りになっているらしい。
  • IKを触って手足を動かすとすぐ体が破綻する
    ひとつはキネマ>「関節補正」で各関節を有効にすること。これで多少のねじれは自然な見た目に自動補正される。
    もうひとつ、IKの仕組み上、腕や脚の曲がり方は「手首(足首)」「ヒジ(ヒザ)」「肩(脚のつけね)」の3点で決定される。
    そのため、手や足先「だけ」をどう動かしたところで理想のフォームにはならない。
    手や足先はあくまで、「最終的に手や足先が来てほしい場所」を暫定的に決定するために操作し、その後で他関節の位置取りや手首(足首)の回転角度を調整するといい。
  • キャラの入れ替えを行うと宙に浮いたり地面にめりこんだりする場合がある
    主に立っているキャラで入れ替えを行った場合、「FK」が効いているとその身長差に応じて宙に浮いてしまう。
    これは「FK」において、本ページの解説の通り「体の中心」が最も優位にあるため。
    身長差があるキャラ同士でも体の中心位置を元に入れ替えされることから、「体の中心から足先までの距離」の違いが反映されてしまうのだ。
    この場合は足先を基準にできる「IK」だと、身長差に関わらず、接地した状態をほぼ維持できる。
  • 複数のキャラクターのFKやIKをいじっていると、突然全く別のポーズに変化してしまうことがある
    これは本ページ序盤の「なぜか入れ替えが行えないことがある」項と同様の現象で、選択中のキャラクターが「FKorIK操作状態」にあるまま別のキャラクターをワークスぺースで選択してしまうと、IKやFKが外れてしまうため。
    ポーズが変わってしまったキャラは、キネマのIKまたはFKが無効になってしまっていると思うので、それを再度有効にしてやればよい。
    この挙動がバグか仕様かは不明(挙動としては間違いなく不都合なのだが、そうでもしないと何らかの事情で状態遷移を行えないという可能性も無きにしも非ず)。
    これと同じ原因の現象として、「キャラの表情が微妙に変わってしまった」「SkinEffecter MODによる汗表現が適用されない」も同じである。
    予防策として、IKやFKをいじったらワークスぺース上で同じキャラを選択し直す、という操作をクセにしておくと良い。
  • IKで「FKに適用」してからFKを有効にしているのに同じポーズにならない
    もしかしたらキネマ>FKの「体」ボーンが無効になっているかも。
  • アニメーションを選択したのに適用されない
    FKやIKが適用されたキャラを選択中にアニメーションを選んでも、FK・IK設定が優先するためポーズはほぼ変化しない。
    この場合はFK・IKを一度解除してやればよい(正確にはFK・IKのうち有効になっている部位だけがポージングより優先される)。
    なお、これを逆手にとって「IKで体以外有効」にしたまま色んなアニメーションを選んでみると、ものによっては思いもよらない動きをするようになる。
    うまく組み合わせれば挿入系アニメーションでも不可能な激しい悶え方を表現させることができる(挿入系体位で体以外のIKを有効→動作の振れ幅の大きいアウトドア系アニメを適用してみると、崩れるものも多いとはいえ解り易い)
  • FK状態でアニメーションを適用すると宙に浮いて下半身をブンブン振り回すなど大変なことになる
    これも前述と同じように、FKの仕組み上そうなる。
